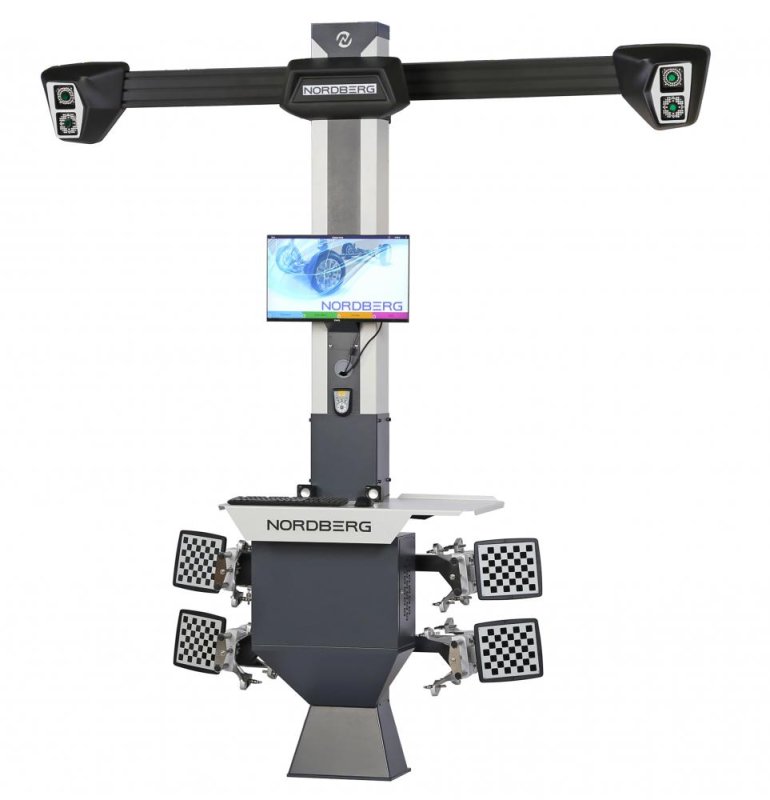

Стенд сход-развал 3D модель четырехкамерный NORDBERG C804_серый

Стенд сход-развал с четыремя камерами NORDBERG C804 3D – быстрый, простой и надежный стенд с технологией 3D на ОС WINDOWS.


Подходит для установки на подъемник и яму.


ФУНКЦИОНАЛ
Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части.


ПРЕИМУЩЕСТВА

    База данных включает более чем 40000 автомобилей.
    Постоянно обновляемое ПО + обновление базы самим пользователем.
    Новая версия программного обеспечения значительно повысила быстродействие системы и устранила возникающие ошибки.
    Процессор Intel Core i7 обеспечивает максимальную скорость работы.
    Компьютерная база и программное обеспечение позволяют производить корректировку данных в ручном режиме.
    Монитор и компьютер находятся в одном блоке с колонной и надежно зафиксированы. Благодаря этому вероятность повредить их меньше, чем у моделей стендов сход-развала на тележке.
    Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп и автоматическая подстройка под освещенность позволяют производить измерение с точностью 0,01°.
    Обновленные камеры получили новые сенсоры для еще большего контроля точности.
    Четыре 4-точечных колесных адаптера 12...24".
    Управление большинством функций посредством всего двух клавиш.
    Простой доступ в программе ко всем измеряемым параметрам.
    Измерения максимального угла поворота колес без электронных поворотных кругов.
    Графическое отображение на мониторе измеренных значений.
    Можно работать с автомобилями, для которых требуется ввод высоты посадки.
    Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
    Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
    Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
    Набор для крепления колесных адаптеров и мишеней к колонне для хранения.
    Увеличено время работы и дальность сигнала радиопульта
    Двухкамерные стенды получили светодиодные подсказки при проведении процедуры измерений.
    Не требуется перестановка балки по высоте, зона охвата камер регулируется поворотным кронштейном.



КОМПЛЕКТАЦИЯ

    1. 3D-камеры
    2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
    3. ПО с базой данных
    4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
    5. Фиксатор руля
    6. Фиксатор педали тормоза
    7. Кронштейны для крепления мишеней к колонне
    8. Компьютер (ПК), монитор, клавиатура и мышь
    9. Радиопульт
    10. Инструкция по эксплуатации


Использования стенда сход-развал NORDBERG C804 повысит безопасность и управляемость автомобиля, будет способствовать снижению износа шин и улучшению ходовых качеств, сможет устранить вибрацию и снижение шума автомобиля, а также выявить неисправности его ходовой части.















Наименование параметра




Диапазон измерений




Максимальная
погрешность
измерений




Средняя
статистистическая
погрешность






Углы установки передних колес






             Углы развала колес




             ±8?




             ±3'




             ±2'






             Угол суммарного схождения передних колес




             ±5?




             ±3'




             ±2'






             Угол продольного наклона шкворня




             ±19?




             ±8'




             ±5'






             Угол поперечного наклона шкворня




             ±19?




             ±8'




             ±5'






             Максимальный угол поворота колес




             ±45?




             ±10'




             ±5'






Углы установки задних колес






             Углы развала колес




             ±8?




             ±3'




             ±2'






             Угол суммарного схождения колес задней оси




             ±5?




             ±3'




             ±2'






             Углы индивидуального схождения колес задней оси




             ±2,5?




             ±3'




             ±2'






Углы симметрии






             Угол смещения передней оси




             ±2,5?




             ±3'




             ±2'






             Угол смещения задней оси




             ±2,5?




             ±3'




             ±2'






             Угол движения




             ±2,5?




             ±3'




             ±2'






             Угол отклонения геометрии оси




             ±2,5?




             ±3'




             ±2'

         Напряжение, В


         220




         Частота, Гц


         50/60




         Диапазон крепления колесного адаптера (захвата), дюйм


         12-24




         Рабочая температура, °С


        от +10 до +35




         Потребляемая мощность, Вт


         350




        Монитор


        21,5"
