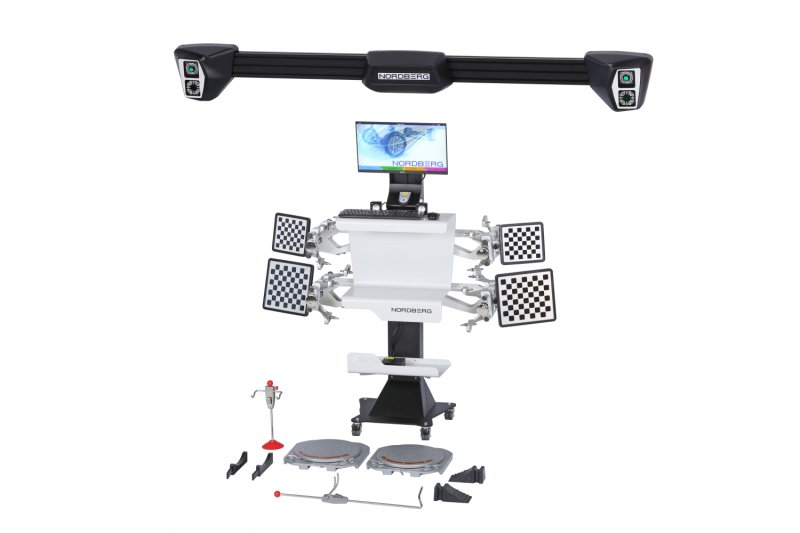

Стенд сход-развал 3D четырехкамерный настенный NORDBERG C804-C_серый

Стенд сход-развал четырехкамерный NORDBERG C804-C с технологией 3D на ОС WINDOWS.


Подходит для установки на подъемник.


ФУНКЦИОНАЛ
Используется для измерения и регулировки углов установки колес, проверки правильности установки рулевого колеса, а также для диагностики ходовой части.


ПРЕИМУЩЕСТВА

    База данных включает более чем 40000 автомобилей.
    Постоянно обновляемое ПО + обновление базы самим пользователем.
    Компьютерная база и программное обеспечение позволят производить корректировку данных в ручном режиме.
    Монитор и компьютер находятся в одном блоке с колонной и надежно зафиксированы. Благодаря этому вероятность повредить их меньше, в отличие от моделей сход-развала на тележке.
    Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп и автоматическая подстройка под освещенность позволяет производить измерение с точностью 0,01°.
    Четыре 4-точечных колесных адаптера 12...24".
    Управление большинством функций посредством всего двух клавиш.
    Простой доступ в программе ко всем измеряемым параметрам.
    Измерения максимального угла поворота колес без электронных поворотных кругов.
    Графическое отображение на мониторе измеренных значений.
    Можно работать с автомобилями, для которых требуется ввод высоты посадки.
    Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости).
    Предварительная калибровка камер на заводе для упрощения настройки при инсталляции.
    Возможность сохранения результатов проведенных регулировок и сведений по клиентам.
    Набор для крепления колесных адаптеров и мишеней к колонне для хранения.



КОМПЛЕКТАЦИЯ

    1. 3D-камеры
    2. Зажимы от 12” до 24” (с переходником) с ударопрочными мишенями
    3. ПО с базой данных
    4. Поворотные круги (2 шт.) с подставками для выполнения компенсации с прокаткой
    5. Фиксатор руля
    6. Фиксатор педали тормоза
    7. Кронштейны для крепления мишеней к колонне
    8. Компьютер (ПК), монитор, клавиатура и мышь
    9. Радиопульт
    10. Инструкция по эксплуатации

Использования стенда сход-развал NORDBERG C804-C повысит безопасность и управляемость автомобиля, будет способствовать снижению износа шин и улучшению ходовых качеств, сможет устранить вибрацию и снижение шума автомобиля, а также выявить неисправности его ходовой части.















Наименование параметра




Диапазон измерений




Максимальная
погрешность
измерений




Средняя
статистическая
погрешность






Углы установки передних колес






             Углы развала колес




             ±8?




             ±3'




             ±2'






             Угол суммарного схождения передних колес




             ±5?




             ±3'




             ±2'






             Угол продольного наклона шкворня




             ±19?




             ±8'




             ±5'






             Угол поперечного наклона шкворня




             ±19?




             ±8'




             ±5'






             Максимальный угол поворота колес




             ±45?




             ±10'




             ±5'






Углы установки задних колес






             Углы развала колес




             ±8?




             ±3'




             ±2'






             Угол суммарного схождения колес задней оси




             ±5?




             ±3'




             ±2'






             Углы индивидуального схождения колес задней оси




             ±2,5?




             ±3'




             ±2'






Углы симметрии






             Угол смещения передней оси




             ±2,5?




             ±3'




             ±2'






             Угол смещения задней оси




             ±2,5?




             ±3'




             ±2'






             Угол движения




             ±2,5?




             ±3'




             ±2'






             Угол отклонения геометрии оси




             ±2,5?




             ±3'




             ±2'

         Напряжение, В


         220




         Частота, Гц


         50/60




         Диапазон крепления колесного адаптера (захвата), дюйм


         12-24




         Рабочая температура, °С


        от +10 до +35




         Потребляемая мощность, Вт


         350




         Монитор


         21,5"
